風葉是電機的負載。所以,環?照{(diào)風葉的設計一首先要考慮到風量大,風壓高,還要考慮功耗小。同時,由于環?照{(diào)是在惡劣的工況下工作,所以風葉甘料的選擇應以硬鋁板為主,切忌使用塑料風葉,以防老化變形。
風葉片消耗的功率一定要與電機的功率相匹配,盡量減小風葉片不必要的損耗,充分利用葉片的有效面積。如風葉片的高度太高,即風葉角度接近維45,則葉片的迎風面積減少。同時,在迎風面內產生索流和渦流,使風速風量減少。部分空氣,從風葉背面流走,使得電機的功耗和沖擊嗓音增大。

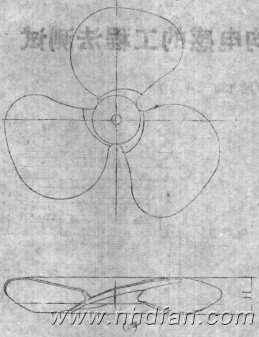

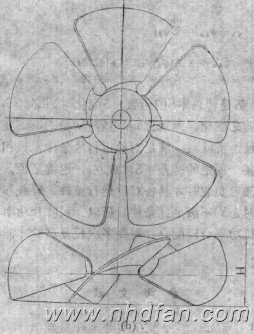

圖2為兩種不同形狀的風葉結構形式。(a)葉片較少,葉片間距較大,所以迎風面的高度變化不宜太大,否則將造成空氣從風葉背面流走,因此,它的排風量較小,適用于低靜壓下風量要求不太大的場合。(b)葉片較多,且葉片之間的間距較小,因此可以加大迎風面的高度以改變排風效果,因而它的排風最較前者大,適用于低靜壓下排風量較大,風量要求相對集中的場合。表1列出了它們在不同的高度下所測出的風量值。
表1不同風葉高度對風量值的影響
風葉高度H(毫米) |
風量Q(立方米/分) | |
4 |
b | |
30 |
5.88 |
|
35 |
6.25 |
|
40 |
6.63 |
6.75 |
45 |
|
7.02 |
50 |
|
7.29 |
55 |
|
8.45 |
60 |
|
9.08 |
65 |
|
9.72 |
*按國標GB2658-81有關規定測試
目前,我們采用的是圖2〔b)的風葉結構形式,其風葉高度H為65毫米.迎風面R為150毫米。
風葉片與電機互為影響,只有配合恰當,才能得到理想的風量。因為單相電容運轉電動機機械特性曲線是下降的曲線,而風葉片風量特性曲線是拋物線形狀,只有在曲線相交處最為理想。
