一、金屬風管咬接、焊接的適用范圍
板厚 |
材質 | ||
鋼板 |
不銹鋼板 |
鋁板 | |
δ≤2.0 |
咬接 |
咬接 |
咬接 |
δ﹥2.0 |
焊接 |
焊接(氬弧焊) |
焊接(氣焊或氬弧焊) |
二、金屬風管的咬接
咬口形式、咬口寬度、留量及用途
名稱 |
圖例 |
寬度B(mm) |
留量 |
用途 | |
單 |
雙 | ||||
單平咬口 |
7~12 |
1.5B |
拼接縫,圓形風管縱、橫縫 | ||
單立咬口 |
7-12 |
B |
2B |
圓形彎頭及部分異型部件的橫縫 | |
單角咬口 |
7-10 |
B |
2B |
矩形風管閉合角縫 | |
聯合角咬口 |
7-12 |
B |
3B |
矩形風管及部件的閉合角縫 | |
按扣式角咬口 |
7-12 |
B |
2.5B |
矩形風管及部件的閉合角縫 |
機械軋制各種咬口應根據板料厚度、咬口寬度對設備間隙作細致的調整,并進行試軋,直到咬口成型良好、滿足規定要求方可批量進行軋口。
不同咬口形式的板料應分類堆放,分批軋口,以免錯軋。特別是不銹鋼板軋錯后修改時易斷裂,更應特別注意。
圓形風管板材的連接分為縱向結合縫與螺旋結合縫兩種。
螺旋咬口風管的咬口間距不應大于150mm。
縱向啼口風管的內徑大正徑大于400mm時,管壁應壓制加強筋;內徑大于1000mm時,管壁應壓制兩道加強筋。 加強筋高度不小于3mm.
縱向結全縫采用搭接、同平搭接連接時,其搭接寬度應大于6倍板厚,鉚釘間距應小于150mm。
咬口時應扶穩板料,手指距滾輪護殼不小于50mm,不行放在咬口機軌道上。
三、金屬風管的焊接

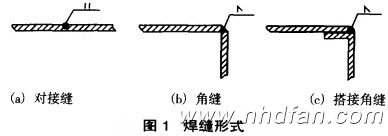

1、金屬風管制作采用焊接,適用范圍見表1,焊接時可采用氣焊、電焊、氬弧焊、接觸焊、焊縫形式應根據風管的構造、鋼板厚度、焊接方式選用。焊接工藝應遵守焊接規程有關規定。焊縫形式見圖1
(1)對接縫:常用于板材拼接和縱向閉合縫。
(2)角終究:常用于矩形管件的閉合穎。
(3)搭接角縫:常用于板厚較薄的矩形管件閉合角縫。
2、焊接方法選用:一般鋼板風管宜采用手工電弧焊或二氧化碳氣體保護焊,材料較薄時宜采用氣焊;不銹鋼板焊接宜采用非熔化氬弧焊或手工電弧焊;鋁板焊接宜采用氣焊或氬弧焊。
3、組成焊縫應嚴密,固定焊點間距不應大于100mm,點焊結束將焊縫打平打嚴。
4、不銹鋼板焊接前應將焊縫處的油污、雜物清除干凈,焊后應進行酸洗鈍化。
5、 鋁板焊接前應用較軟的鋼絲刷或鋼絲刷將焊縫處的氧化層、油污、雜物等清理干凈,清理工作不得損傷板材,以露出銀白色光澤為宜。若采用氣焊,清理結束后應立即涂焊劑施焊。
三、金屬風管加固

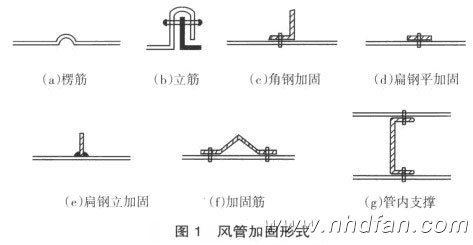

1、當矩形風管邊長大于或等于630mm,保溫風管邊長大于或等于800mm,且其管段長度大于1250mm,或單邊面積低壓風管大于1.2m2,中高壓風管大于1 m2,圓形風管(不包括螺旋風管)直徑大于等于800mm,且風管長度大于1250mm或總表面積大于4 m2時,均應采取加固措施。對邊長小于或等于800mm的風管,宜采用楞筋、楞線的方法加固。加固形式見圖2。
當圓形風管和中高壓風管加固時,應采用加固框的形式加固。高壓風管的單咬口縫應有加固、密封、補強措施。
2、采用楞筋或內加固的風管,可在板料軋制咬口前進行。楞筋深度不宜大于3mm,并應沿氣流或?qū)蔷方向設置;風管內加固(如圖2)必須沿氣流方向設置。
3、采用角鋼和扁鋼框加固的風管,加固框與法蘭裝配同時進行。加固框與風管壁的連接,咬口風管應采用鉚接,焊接風管應采用斷續焊接,焊縫30mm,斷開100mm。風管加固形式及材料見表1-9.
表1-9風管加固形式及材料
邊長 |
加固形式 |
加固框材料 |
630-800 |
對角或沿氣流方向壓凸棱,鉚焊加固框或內加固筋 |
-30×4 |
1000-1250 |
鉚焊角鐵加固框 |
<30×30×4 |
1600-2000 |
沿對角線鉚焊角鐵 |
<30×30×4 |
