當前,建筑外墻外保溫技術已普遍應用,但是如果想在外墻外保溫板外安裝冷風機(即環保空調),那該如何安裝是好呢?有些朋友隨意在外墻保溫部位進行冷風機及其他構件的鉆孔安裝。這些孔洞如果處理不當,此部位的保溫板、抗裂砂漿及外墻漆極易提前老化,而且,雨水很容易從孔洞進入墻體基層,滲入到室內,影響居住。保溫板部位的孔洞周圍如果不進行加固處理,因保溫板的承載能力很差,容易形成支架變形造成事故,F(xiàn)在雖然從施工圖設計到現場施工都非常重視這個問題,采用加設冷風機隔板及飄窗來解決。但是,有些部位仍然不能滿足使用要求。建議由施工單位在施工過程中安裝冷風機固定支架,具體做法如下。
1、所有材料
直徑12mm長大于或等于160mm膨脹螺絲,DN32鍍鋅鋼管,耐候密封膠,已開孔成型的40mm×4mm角鋼。
2、施工技術要領

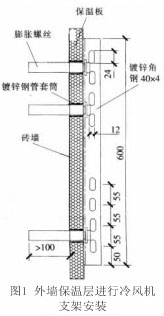

保溫板粘貼完成24小時后,先在需要懸掛冷風機支架的位置,用墨線彈出基準線,根據角鋼開孔位置尺寸標出需要鉆孔的位置,用電鉆鉆孔。成孔完成后,將孔內粉塵精理干凈,然后,將準備好的耐候密封膠注入孔內,將膨脹螺絲打入鉆孔(錨入基層深度不少于100mm),擰緊之后,把擠出的多余密封膠清理干凈,注入密封膠的目的是為了防止雨水的滲入。然后。將鍍鋅鋼管切割成型,長度同保溫板厚度,將切割成型的鍍鋅鋼管套信在已固定好的膨脹螺絲位置,壓入保溫板。設置鍍鋅套管的好處是既能起到支撐作用,將支架承受的荷載直接傳到基層,不用擔心因保溫板承載力不足而發生事故;又不用擔心因破壞了保溫層而影響保溫效果,面且,還容易操作,節省人工。以往的做法多在保溫板上標示好加固點位置后,將此處保溫板剔除,在基層上加固好固定件后再找補此處,因固定件周圍不規則,找補質量很難保證,而且很煩瑣,使工程量增加。角鋼支架可以在外墻工程全部完成后再固定,這樣,也給保溫板面層施工及外墻漆涂刷或鋪貼外墻磚提供了方便。角鋼與膨脹螺絲固定點及角鋼與冷風機支架固定點開孔位置膨脹螺絲數量及錨固長度見圖1。
此方法是在外墻保溫施工過程中配合完成的,在保溫板粘貼完成24小時后即可施工,可與保溫板錨固螺栓同時施工,因此不會增加工期。
